Reseña y Descripción

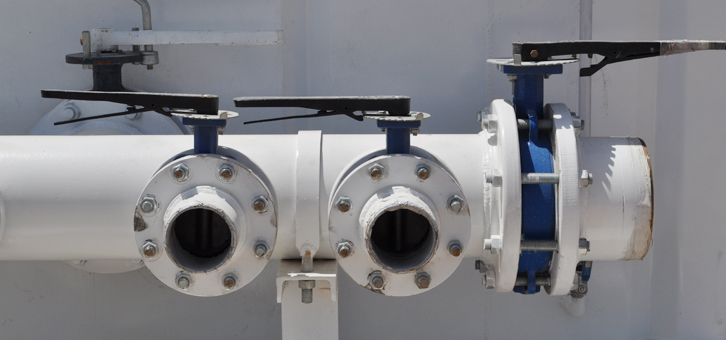

Nuestras piletas fueron diseñadas con el fin de lograr la mayor versatilidad posible a la hora de ocupar funciones en la locación del pozo para el almacenamiento de agua a granel, porque se adapta para grandes y pequeñas fracturas ya que todas disponen de un manifold de 8” donde se pueden conectar a 4”valvulas tipo mariposa de 4” Marca Foglia permitiendo succionar 40 bbl por minuto.
Los extremos del manifold estan dotados con dos valvulas Makalu de 8” en cada extremo.
Por su tipo de construcción reforzado de laterales trapezoidales de chapa 3/16” y 5 barras dispuestas transversalmente (IPN 80) a la altura media de la pileta le permite almacenar fluidos de hasta una densidad de 1,8 g/L por lo que se le agrega la adaptabilidad como recipiente de lodos también.
La pileta esta recubierta con un techo en toda su extensión con chapa de superficie antideslizante soportado por 11 barras (UPN 100) y cuenta con una puerta de acceso y llenado a la que se accede por la escalera frontal.
Cuenta además, con una entrada conectada a un caño de 4” que recorre toda la longitud de la pileta dispuesto en el medio de la misma a la altura del techo que permite mezclas y gelificación de los fluidos dentro de la misma logrando una mezcla homogenea.
La base o patin de la pileta esta construido con 3 IPN 240 (largueros) de 13,5 m de longitud redondeados en las puntas para permitir el arrastre en todo tipo de terreno, atravesados en forma equidistante por 9 travesaños de de IPN 180 de 2,45m.
En ambos extremos del patin posee un caño de 6”con reborde en los extremos que atraviesa los IPN para permitir el enganche de la eslinga que proviene del malacate para montar la pileta al camión.
El piso esta construido con chapa de ¼”, dando la resistencia suficiente para fluidos de mayor densidad.
Cuenta con dos bocas de limpieza de 70 X 70 cm.
En los dos extremos de la base del patin y sobretodo donde se engancha la eslinga se han eliminado todo tipo de filos y ángulos cortantes al igual donde se soporta el manifold de succión.
Junto al Manifold cuenta con una manguera en el extremo derecho que sirve de control de liquido, la cual está conectada por una válvula esférica que anula el paso del fluido ante cualquier eventualidad.
Transporte y Limpieza
Para el transporte de la pileta se requiere un carretón petrolero con malacate hidráulico.
El costo del mismo estará a cargo del cliente y este podrá optar el proveedor de servicio de transporte, si lo desea disponemos de una empresa de servicios a tal fin que le entregará y recibirá las piletas en alquiler, el costo del mismo es aparte de la locación de la pileta al igual que la limpieza, extracción y deposito de residuos en lugares habilitados según normativa vigente.
Las dos bocas de acceso para limpieza están en el ala lateral, las dimensiones de cada una son de 70 X 70 cm están abulonadas con 28 piezas, posee junta de goma que asegura el cierre hermético.
La tara de la pileta no supera los 10000 Kgs, hay que tener especial cuidado del vaciado de la misma para el transporte ya que de 10 m3 de agua son equivalentes al peso de la pileta.
Soldadura y Materiales
La soldadura es externa e interna con trabajo de moladora para mejor penetración.
La chapa es laminado frio/caliente/espesor/kg/m2/laminas
Electrodo continuo
Calidad bajo normativa AWS D1.1 y ASME IX
Dimensiones
La pileta tiene una Longitud total de 12,6 m mas 0,9 m que corresponden a superficie libre de patin lo que resulta en una longitud total de 13,5 m.
El ancho es de 2,45 m .
La altura es de 2,6 m , (la altura con base de patin es 2,88 m)
Volumen
La capacidad de la pileta es de 500BBL (80.000 lts)
Pintura Interior

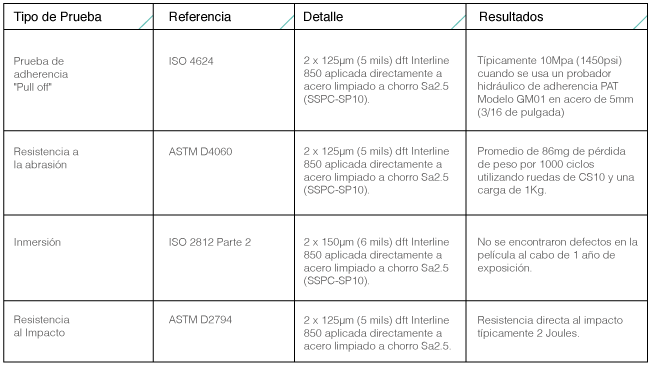

Se utilizó la pintura Interline 850 que es un epóxico fenólico de altos sólidos y alto espesor, de dos componentes y resistente a los químicos, utilizado para proporcionar una protección contra la corrosión, está aplicado en tres manos. Este tipo de pintura es utilizada para la parte interna de los tanques de acero que almacenan una amplia gama de productos. Estos productos incluyen petróleo crudo, mezclas de gasolina sin plomo, MTBE, combustibles para aviones, soluciones cáusticas, agua potable y una variedad seleccionada de solventes aromáticos y alifáticos. Los Epóxicos Fenólicos son productos esenciales para el recubrimiento de tanques de almacenamiento. En la Norma API652 del Instituto Norteamericano del Petróleo – Recubrimiento para los fondos de tanques de almacenamiento de petróleo sobre tierra – se designan como Sistemas de Película Delgada 500μm (20 mils) o menos para el almacenamiento de productos ligeros, destilados, aromáticos, crudo y gasolina. En cumplimiento con API652, Interline 850 es un material de tercera generación con propiedades mejoradas que extenderán las capacidades de almacenamiento para propietarios de tanques con el beneficio adicional de tener características significativas prácticas en la aplicación que beneficiarán tanto a propietarios como a aplicadores.
Pintura Exterior
Primero se utilizó la pintura Epoxi primario Interseal 211 HS con un espesor de 80 micrones; luego Poliuretano blanco con un espesor de 60 micrones.
